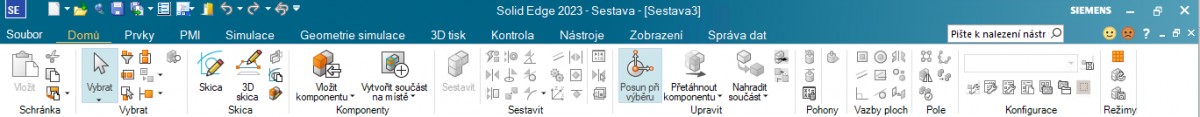

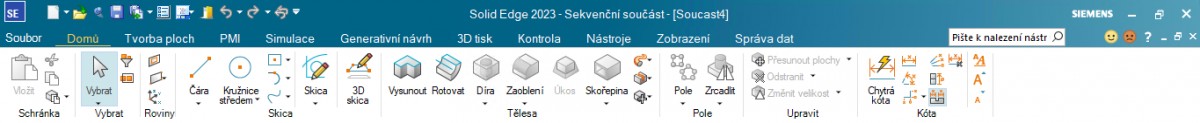

Změna uživatelského prostředí
Sjednocené prostředí pro NX a Solid Edge

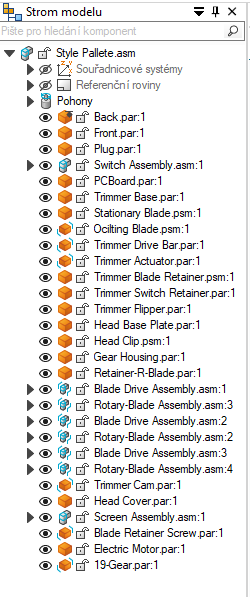

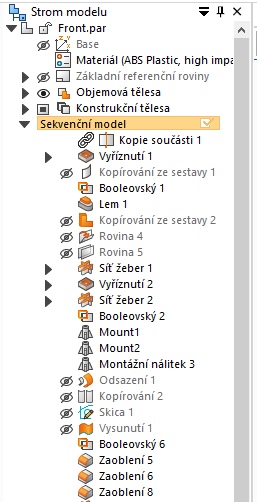

Strom modelu a sestavy
Změna rozhraní se dotkla i stromu modelu a sestavy
Svislý panel příkazu
Podobné rozhraní, jako poskytují konkurenční programy a tím je přechod z jiného CAD snazší. Původní vodorovný panel není dále dostupný.

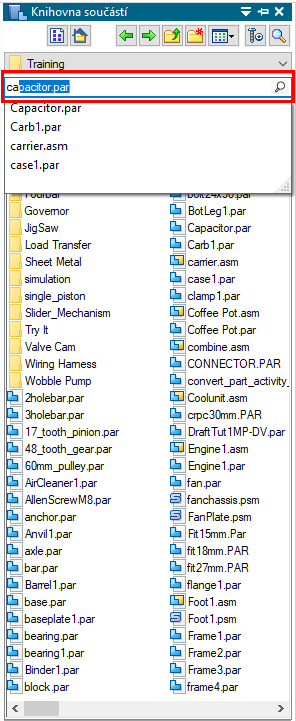

Vyhledávání v knihovně součástí
Nové pole pro vyhledávání souborů a složek

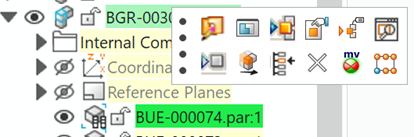

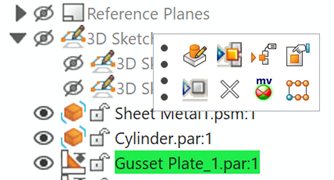

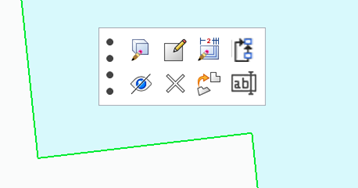

Rozšířená kontextová nabídka
Přišla s verzí Solid Edge 2022 a nyní se rozšiřuje do mnoha dalších prostředí Solid Edge. Lze použít jak v grafickém okně, tak ve stromu.

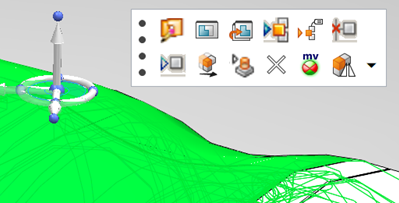

Přepodvídání příkazů
Vylepšená funkce pro předpovídání příkazů. Nyní jej lze přesouvat dle libosti a měnit panel na výšku.

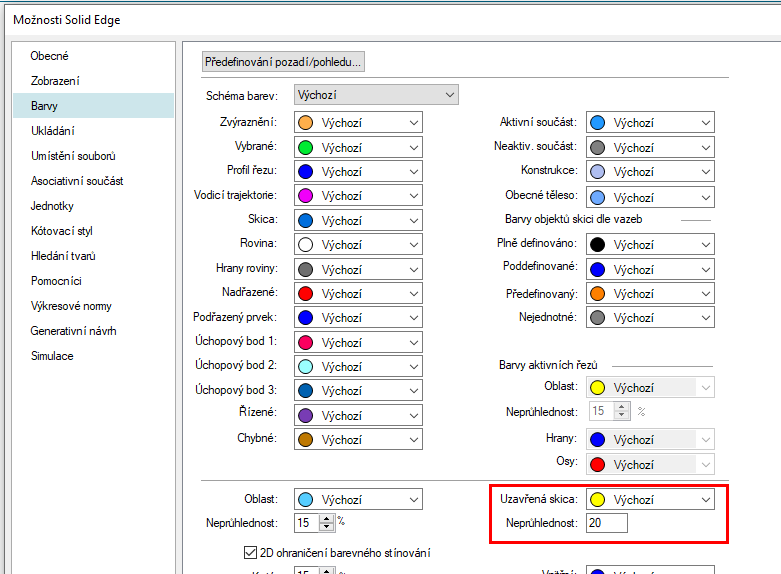

Indikace uzavřené skici
Zvýraznění uzavření skici pro lepší kontrolu správnosti nákresu.

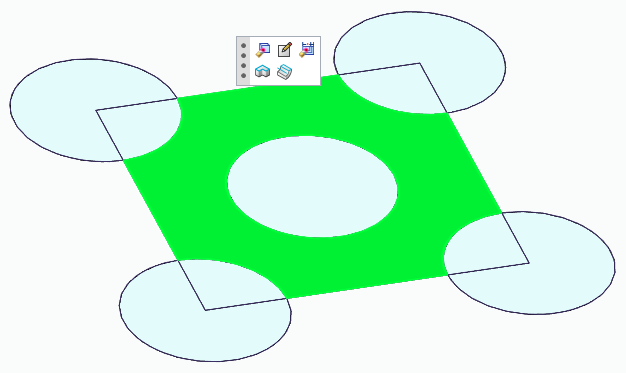

Oblasti skici i pro sekvenční modelování
Podpora oblastí i pro sekvenční skici, skica nemusí být uzavřená, ani "dotažená" přesně k obrysu, chování je stejné, jako u synchronní technologie.

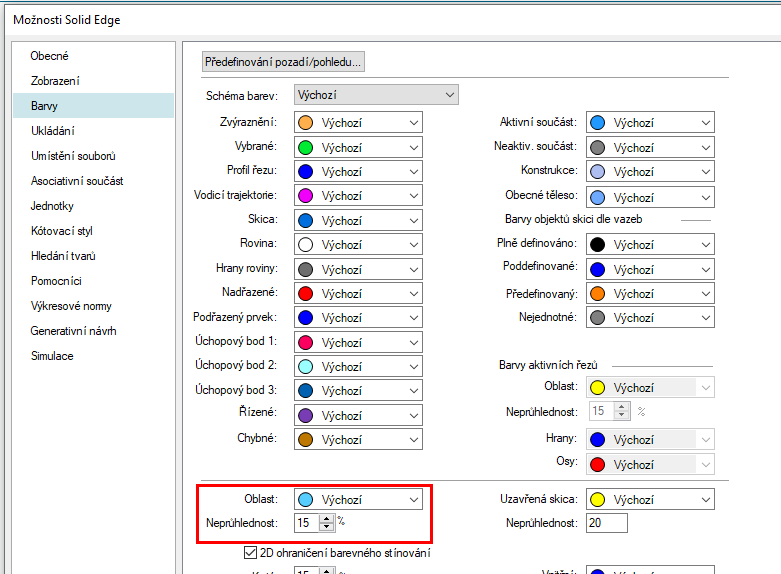

Barvu a intenzitu lze nastavit rovněž v nastavení

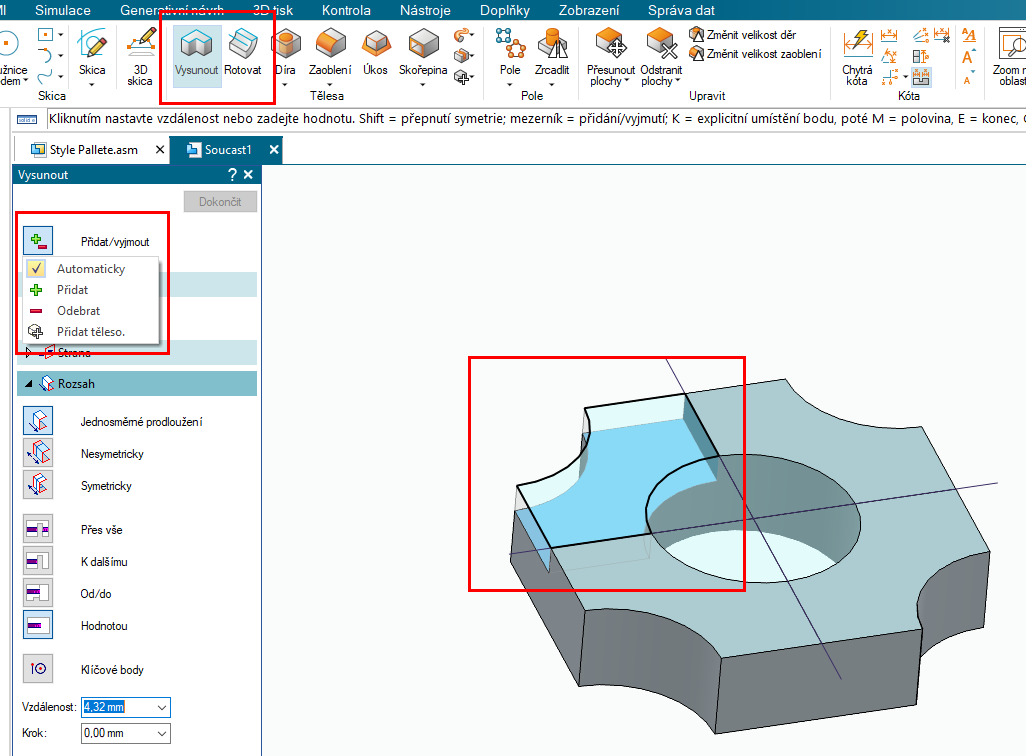

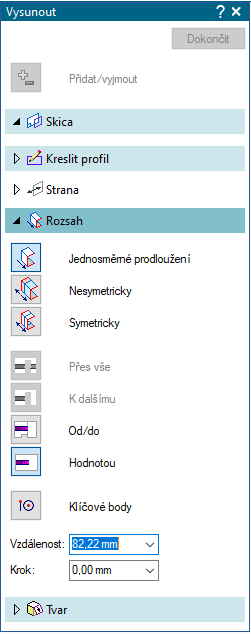

Sjednocení příkazu "Vysunout" a "Vyříznout" do jednoho příkazu
Nyní dle směru vysunutí se nastaví "vysunout" nebo "vyříznout" automaticky, případně se nechá zvolit konkrétní varianta.
Totéž platí pro příkazy pro rotaci.

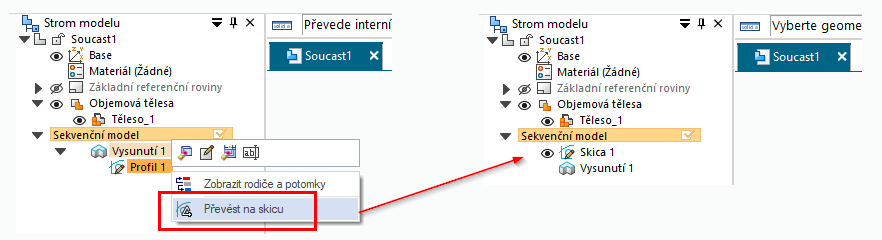

Převést na skicu
Umožňuje extrahovat skicu z příkazu pro další možné využití.
360° jako výchozí nastavení rotace
Toto výchozí nastavení zrychluje práci, protože rotace 360° bývá častější varianta.

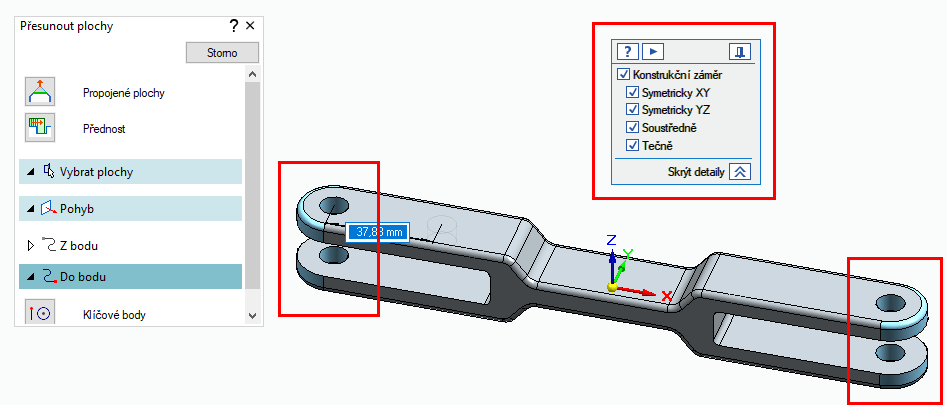

Synchronní ovládání pro sekvenční úpravy modelu

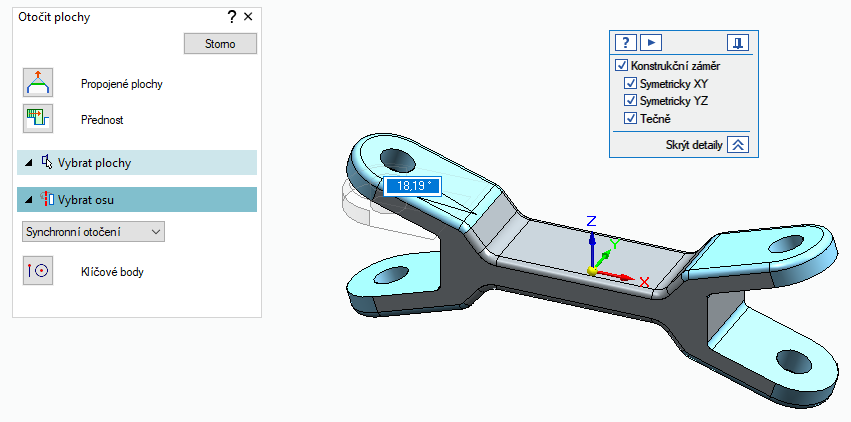

Přesunout plochy nabízí možnost využití synchronního ovladače pro nastavení posunu ploch, včetně funkčnosti konstrukčního záměru pro rychlejší a jednodušší úpravy modelu.
Totéž platí pro "otočit plochy" a "odsadit plochy"

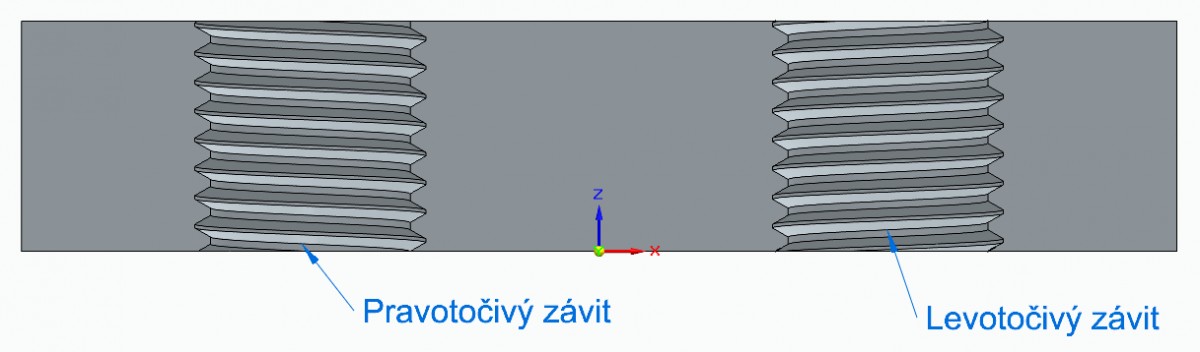

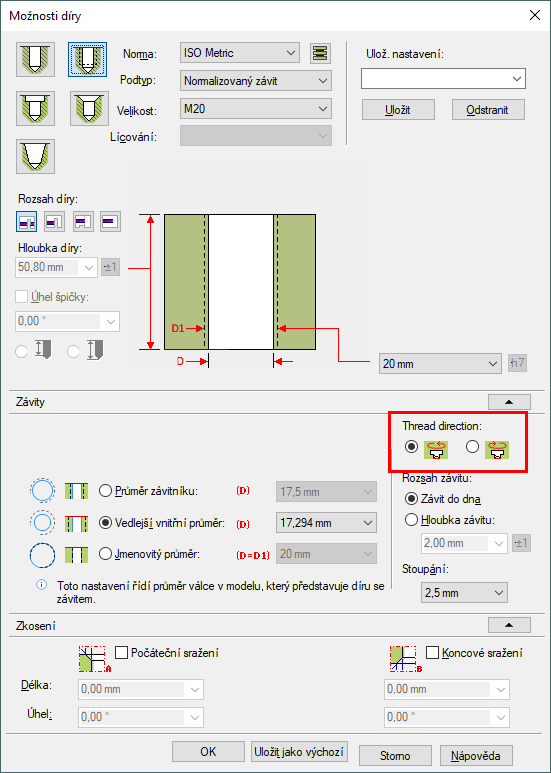

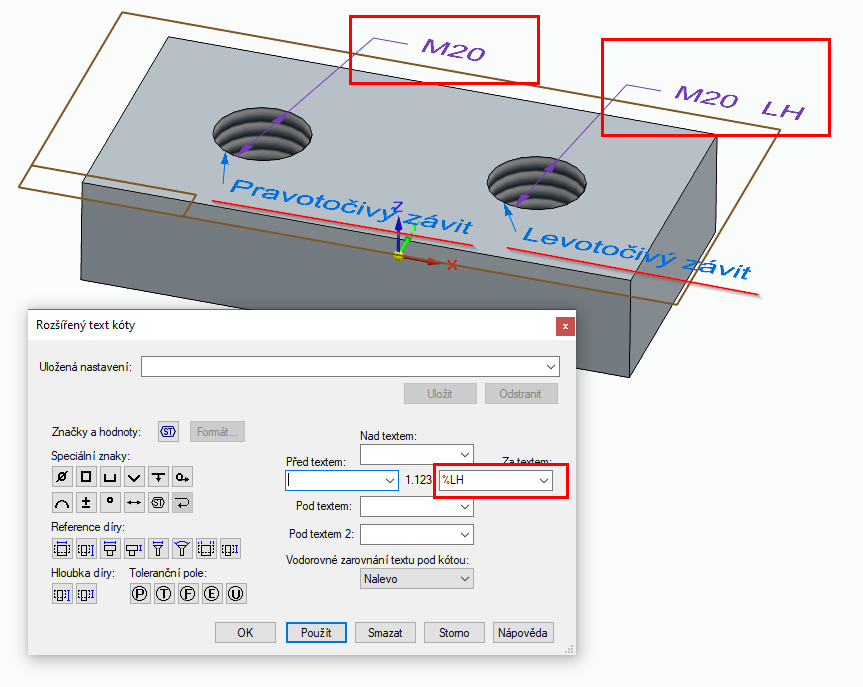

Nová volba pro levé závity
Nyní lze nastavit volbu pro závit na "levý". Tuto informaci získáte prostřednictvím kódu %LH
Platí i pro fyzické závity

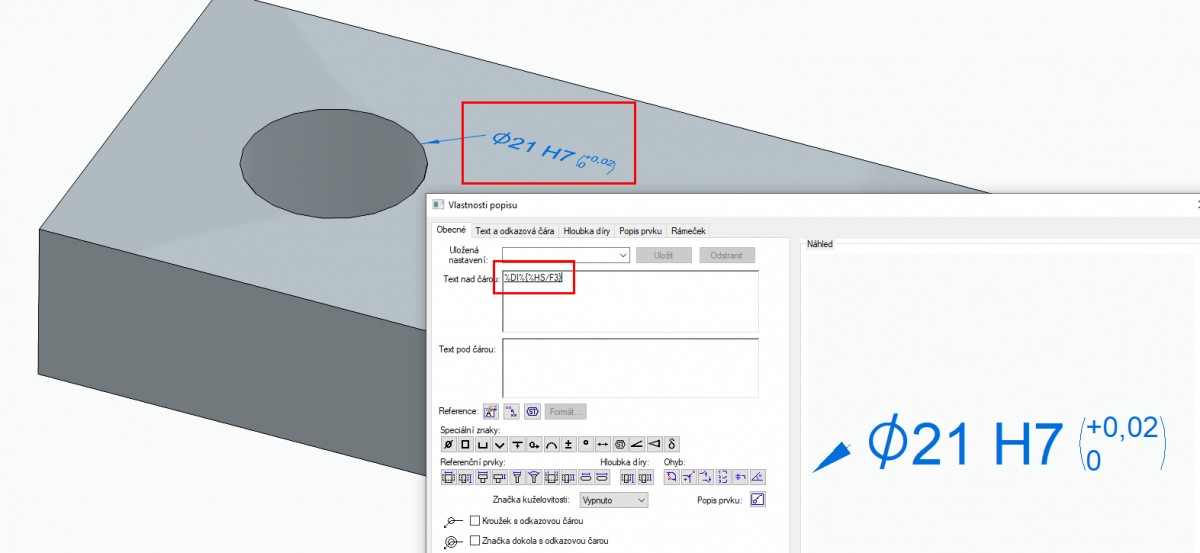

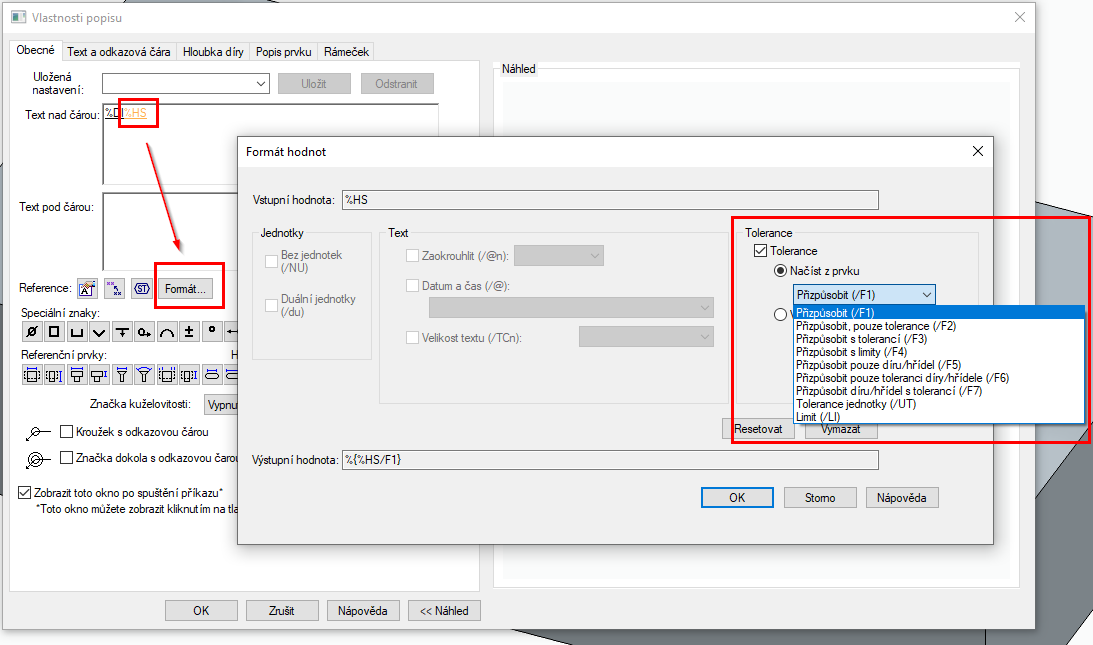

Tolerance díry
Díra si může nést informaci o toleranci. Tuto informaci lze získat příkazem "popis"

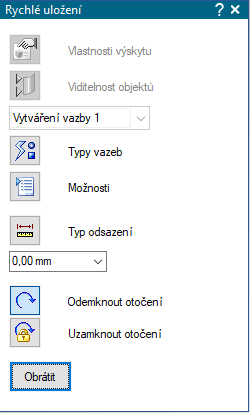

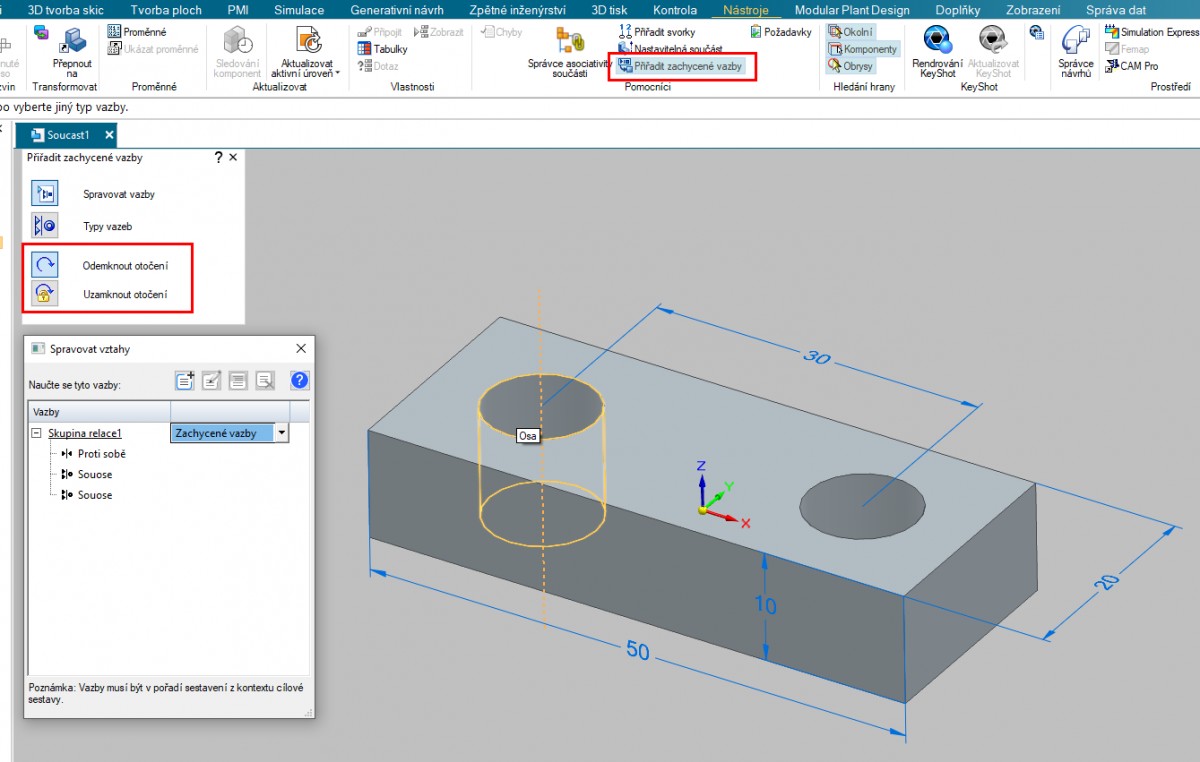

Přiřazení vazeb
Vylepšení přiřazování vazeb a nově možnost přiřazovat vazby i v sestavě.

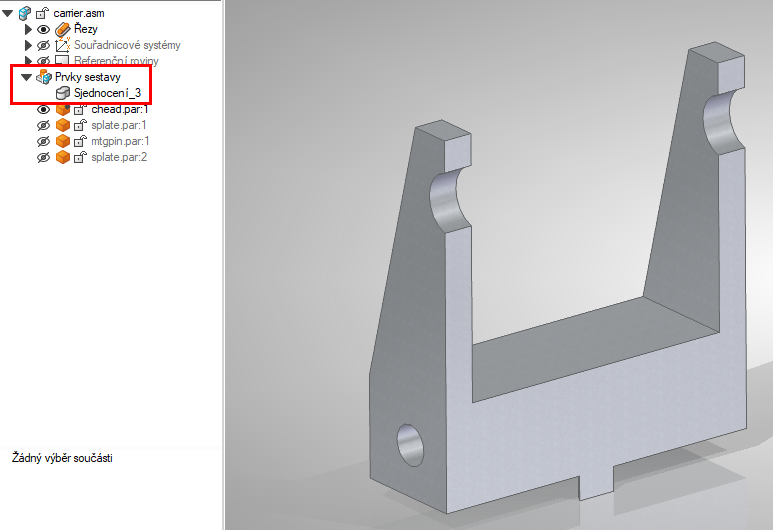

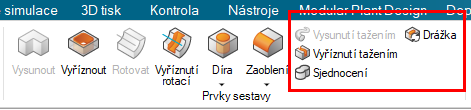

Prvky sestavy
Nově možnost v sestavě tvořit drážky, vyříznutí tažením a sjednocovat součásti pro vytvoření jednoho tělesa v sestavě.
Automaticky rozložit
Vizuální rozklad sestavy pro náhled, umožňuje rozkládat najednou, nebo podle struktury sestavy.

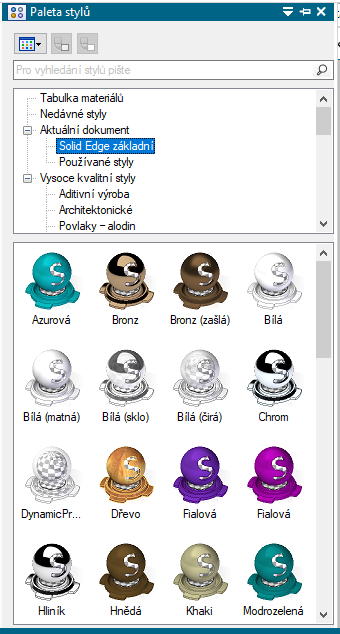

Paleta stylů
Přidáno 1000+ nových stylů s možností hledání a přenosem do KeyShotuu
Fyzikálně podmíněné zobrazení
Další možnost realističtějšího zobrazení modelu

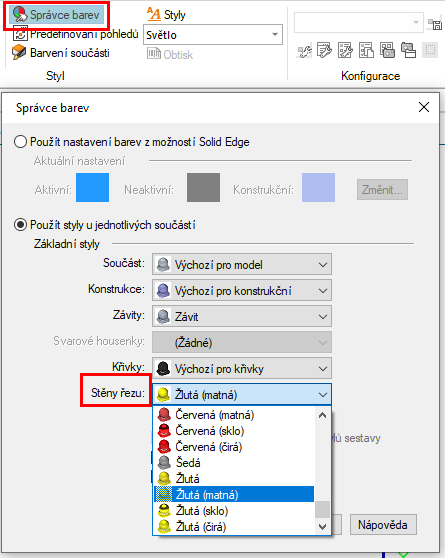

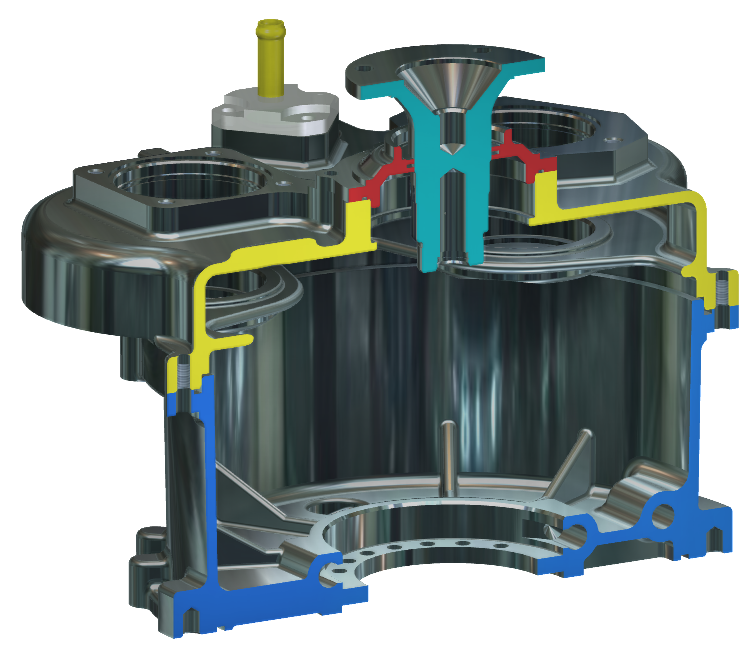

Barevné plochy řezu
Pro lepší rozpoznání jednotlivých součástí v řezu je možné nastavit si vlastní barvu.

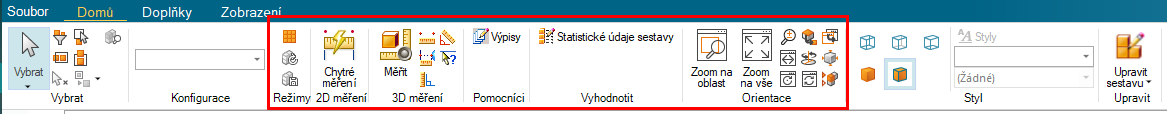

Náhled sestavy
Vylepšení náhledu sestavy, nyní lze měřit, generovat výpisy, prohlížet statistické údaje sestavy, pohled na plochu, použítav správce výběru ad.

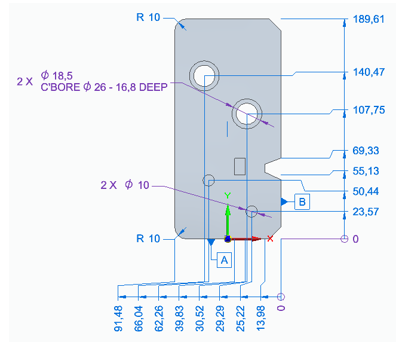

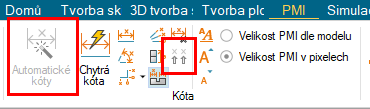

Automatické PMI kóty
Automatická tvorba kót v prostředí modelu a jejich zarovnání.
(samostatně dokoupitelný doplněk)

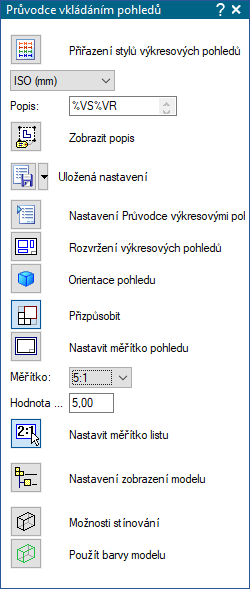

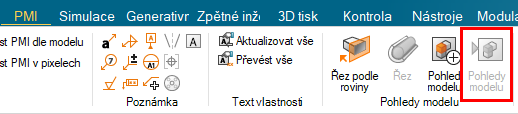

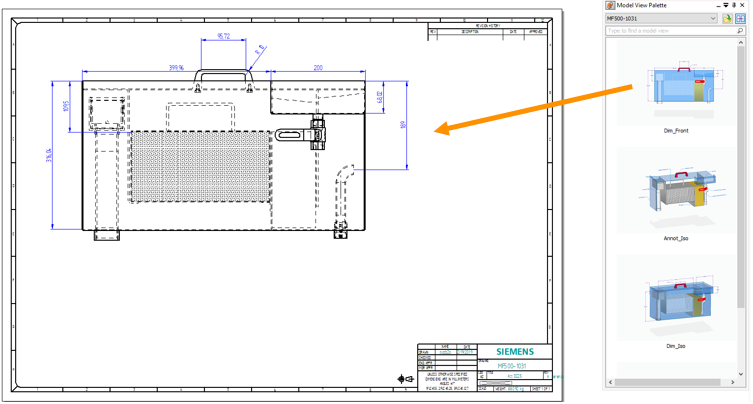

Pohledy modelu
Možnost vytvoření palety pohledů pro použití jak v sestavě, tak i ve výkresu
(samostatně dokoupitelný doplněk)
Vylepšení PMI os
Nová možnost vkládání os do rotačních ploch.
(samostatně dokoupitelný doplněk)
Zvýrazněné plochy pro připojené PMI kóty
Lepší rozpoznání kótovaných a opoznámkovaných ploch v modelu součásti

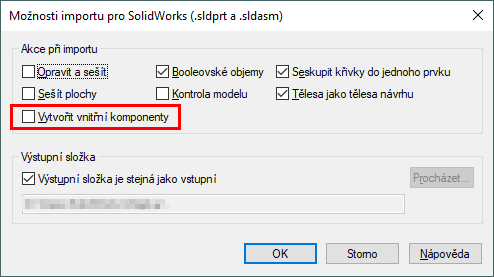

Soubory SolidWorks jako interní komponenty
Možnost importovat soubory SolidWorks jako interní komponenty
Přímé vložení souborů NX, SolidWorks, parasolid, *.step a *.jt do sestavy Solid Edge
Rozšíření z NX souborů na data SolidWorks, parasolid modelů, step a jt souborů pro přímý import do sestavy bez nutnosti ukládání modelu do formátu Solid Edge
Aktualizace modelu není automatická a přerušení propojení je možné.

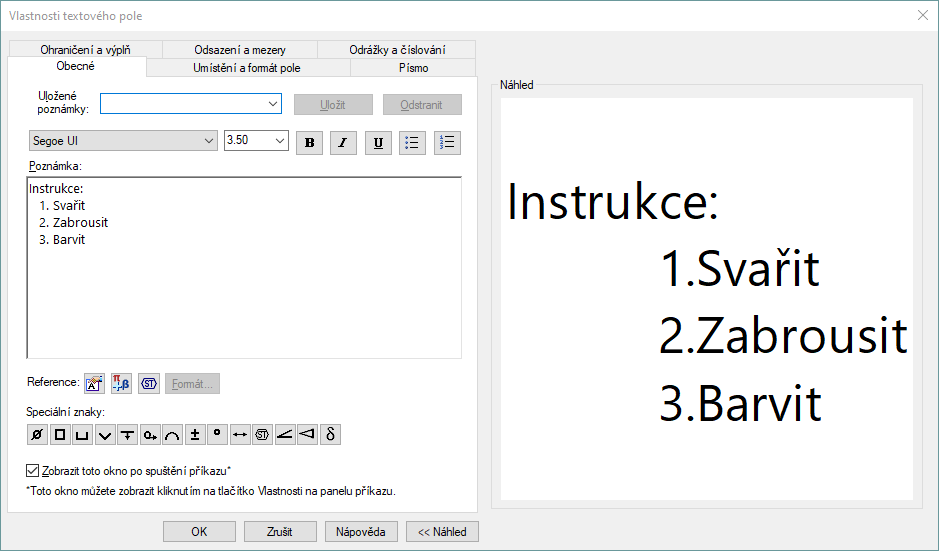

Vylepšení textového pole
Možnost si oblíbené poznámky ukládat, lepší možnosti formátování.

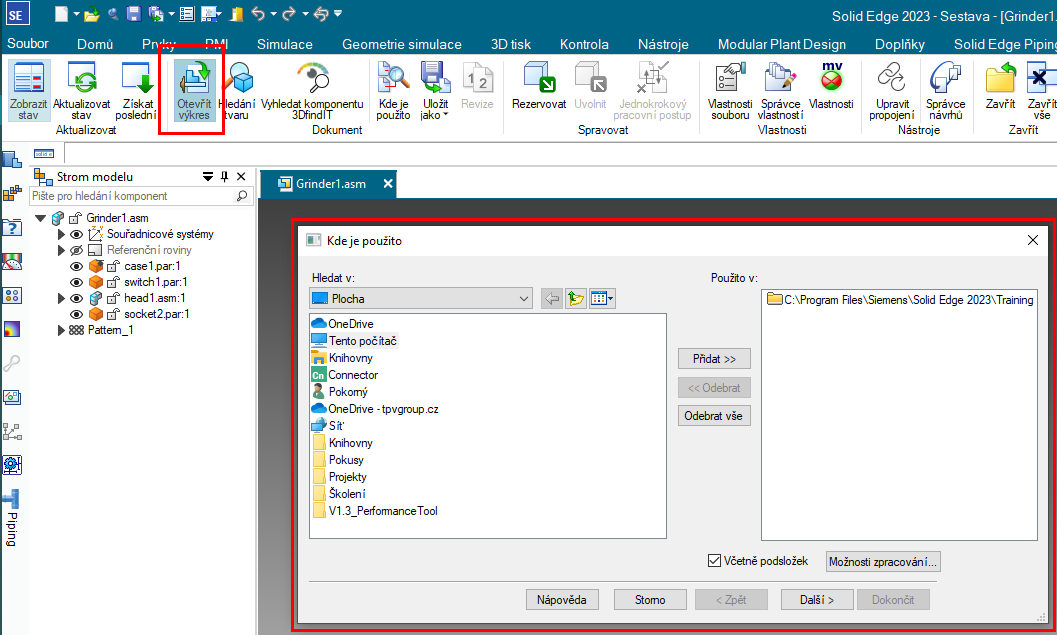

Otvírání výkresu i pro nespravovaná data
Zobrazí se dialog pro zadání cest a dohledání výkresu
Vylepšení migrace pro data Inventoru s SolidWorks
Vylepšená grafická rozhraní, zachování struktury importovaných modelů, lepší výpisy pro zkoumání procesu migrace
KeyShot11
Nová verze KeyShot
Výkonová vylepšení
Rozsáhlá pole vyříznutí v sestavě jsou zpracována nyní velmi rychle (dříve okolo jedné hodiny zpracování, nyní v řádu několika málo desítek sekund)
Rozsáhlé tabulky materiálů otevírané kolem 30 sekund jsou nyní načteny za 2-3 sekundy
Nové možnosti licencování
Nyní je možné si zakoupit k verzi Classic nebo Premium určité množství tokenů, za které si uživatelé mohou spouštět různé moduly, které by si jinak museli standardně zakoupit.
Po vypnutí modulu se tokeny vrací na server a je možné si spustit jiný modul, na který počtem tokenů dosáhnete.
Podporované moduly jsou:
- XpresRoute
- Electrical Routing
- Simulation Std/Adv
- Generative design Pro
- Advanced PMI
- Point Cloud
- PCB Collaboration
